Im Formen- und Gesenkbau scheint die Werkstückspannung nur ein kleiner Teil des Bearbeitungsprozesses zu sein, aber erfahrene Hersteller wissen, dass viele Bearbeitungsprobleme tatsächlich mit der Spannung beginnen.
Eine instabile Halterung, Positionierungsfehler und lange Rüstzeiten beeinträchtigen nicht nur die Bearbeitungsgenauigkeit, sondern verlangsamen auch die Gesamteffizienz der Produktion.
In den letzten Jahren haben immer mehr Formenfabriken damit begonnenRotierendes PermanentmagnetfutterSysteme, insbesondere für Präzisionsschleifen, Mehrwinkelbearbeitung und komplexe Formenbearbeitungsanwendungen. In vielen Fällen ersetzen sie nach und nach traditionelle mechanische Vorrichtungen.
Für Käufer, die neu bei rotierenden Permanentmagnet-Spannfuttersystemen sind, stellen sich häufig folgende Fragen:
- Ist die magnetische Haltekraft wirklich zuverlässig?
- Kann es komplexe Formkomponenten verarbeiten?
- Lohnt sich die Investition im Vergleich zu herkömmlichen Leuchten wirklich?
Anstatt sich auf die Theorie zu konzentrieren, vermittelt dieser Artikel praktische Erkenntnisse, die auf realen Anwendungen im Formenbau basieren, und erklärt, warum rotierende Permanent-Magnetfutter-Lösungen in der Branche immer beliebter werden.
Warum die Werkstückspannung im Formenbau wichtiger denn je ist
Im Vergleich zur Standardbearbeitung stellt der Formenbau eine deutlich höhere Präzision und Oberflächenqualität sicher.
Dies gilt insbesondere für Prozesse wie:
- Präzisionsschleifen
- EDM-Vorbereitung
- Bearbeitung gekrümmter Oberflächen
- Mehrwinkelbearbeitung
Wenn das Werkstück nicht sicher eingespannt ist, kann es beim Hersteller zu Folgendem kommen:
- Leichte Werkstückbewegung
- Ungleichmäßige Oberflächenbeschaffenheit
- Ebenheitsabweichung
- Nacharbeit und Maßabweichung
Viele Formenbauer konzentrieren sich zunächst auf Werkzeugmaschinen, Schneidwerkzeuge und Bearbeitungstechniken. Mit der Zeit erkennen sie jedoch Folgendes:
👉 Die Stabilität der Werkstückspannung ist oft der eigentliche Schlüssel zur Bearbeitungskonsistenz.
Herkömmliche mechanische Vorrichtungen werden immer noch häufig verwendet, weisen jedoch auch Einschränkungen auf:
- Lange Einrichtungs- und Anpassungszeit
- Unbequem für die Winkelbearbeitung
- Mechanische Beanspruchung von Werkstücken
- Schwierigkeiten beim Halten kleiner Präzisionsteile
Dies ist einer der Hauptgründe, warum rotierende Permanentmagnetspannfuttersysteme immer beliebter werden.

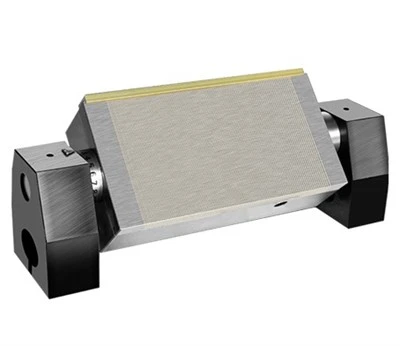

Was ist einRotierendes Permanentmagnetfutter?
Einfach ausgedrückt ist ein rotierendes Permanentmagnetspannfutter:
👉 Ein Permanentmagnetspannfutter mit einstellbarem Drehwinkel.
Es erzeugt Magnetkraft durch ein internes Permanentmagnetsystem und ermöglicht so den sicheren Halt eisenhaltiger Werkstücke ohne kontinuierliche Stromversorgung.
Im Vergleich zu herkömmlichen elektromagnetischen Spannfuttern bietet es mehrere Vorteile:
- Kein Dauerstrom erforderlich
- Minimale Wärmeentwicklung
- Stabile Magnetkraft
- Kein Haltekraftverlust bei Stromausfall
Durch die Rotationsstruktur ist es besonders geeignet für:
- Winkelschleifen
- Mehrflächenbearbeitung
- Schrägflächenbearbeitung
Für den Formenbau ist diese Flexibilität äußerst praktisch.
Typische Anwendungen von rotierenden Permanentmagnetspannfuttern im Formenbau
1. Präzisionsformenschleifen
Dies ist eine der häufigsten Anwendungen für rotierende Permanentmagnetspannsysteme.
Viele Formkomponenten sind:
- Klein
- Hohe Anforderungen an die Präzision
- Empfindlich hinsichtlich der Ebenheitsgenauigkeit
Herkömmliche mechanische Klemmung erzeugt oft örtlich begrenzten Druck, der zu leichten Verformungen führen kann.
Der Vorteil rotierender Permanentmagnet-Spannfuttersysteme besteht darin, dass:
- Die Magnetkraft wird gleichmäßig verteilt
- Es ist keine mechanische Kompression erforderlich
- Werkstückverformungen werden minimiert
Dies ist besonders vorteilhaft für:
- Formplatten
- Präzisionseinsätze
- Komponenten für Stanzwerkzeuge
In tatsächlichen Produktionsumgebungen bemerken Bediener häufig Folgendes:
👉 Das Schleifen wird stabiler und die Maßhaltigkeit lässt sich leichter einhalten.
2. Mehrwinkelbearbeitung
Im Formenbau erfordern viele Teile:
- Geneigte Flächen
- Gebogene Strukturen
- Komplexe Fasen
Bei herkömmlichen Vorrichtungen müssen Bediener das Werkstück oft jedes Mal neu einspannen, wenn sich der Bearbeitungswinkel ändert.
Dieser Prozess:
- Verbraucht Zeit
- Erhöht Positionierungsfehler
Der Hauptvorteil rotierender Permanentmagnet-Spannfuttersysteme besteht darin, dass:
👉 Der Winkel kann direkt während der Bearbeitung angepasst werden.
In realen Produktionssituationen führt dies zu:
- Schnellerer Betrieb
- Bessere Wiederholbarkeit
- Reduzierte Rüstzeit
Bei der Serienfertigung von Formen kann die Effizienzsteigerung erheblich sein.
3. Bearbeitung kleiner und komplexer Formkomponenten
Viele Formteile sind:
- Klein
- Unregelmäßig geformt
- Mechanisch schwer zu klemmen
Herkömmliche Vorrichtungen können Folgendes verursachen:
- Schwache Klemmung
- Instabilität
- Vibration während der Bearbeitung
Magnetisches Halten bietet:
👉 Gleichmäßigere Haltekraft über das Werkstück.
Dies ist besonders nützlich für:
- Dünne Werkstücke
- Kleine Stahlteile
- Präzisionsformteile
Warum viele Formenfabriken permanentmagnetische Spannfutter gegenüber elektromagnetischen bevorzugen
Dies ist eine weitere häufige Frage unter Käufern.
Obwohl elektromagnetische Spannfutter auch eine starke magnetische Kraft liefern können, wechseln viele Formenhersteller aus mehreren praktischen Gründen zu rotierenden permanentmagnetischen Spannfuttersystemen.
✔ Bessere Sicherheit
Elektromagnetische Spannfutter benötigen eine kontinuierliche Stromversorgung.
Bei Stromausfall:
👉 Das Werkstück kann sich sofort lösen.
Permanentmagnetsysteme:
- Verlassen Sie sich nicht auf Strom
- Halten Sie die Haltekraft auch bei Stromausfall aufrecht
Dadurch wird die Betriebssicherheit deutlich verbessert.
✔ Geringere Wärmeentwicklung
Elektromagnetische Systeme erzeugen im Dauerbetrieb Wärme.
Für Präzisionsbearbeitung:
👉 Hitze kann die Maßhaltigkeit beeinträchtigen.
Da Rotations-Permanentmagnetspannsysteme keinen Dauerstrom benötigen, ist der Temperaturanstieg viel geringer.
✔ Energieeinsparung
Viele Fabriken legen heute mehr Wert auf den Energieverbrauch.
Permanentmagnetsysteme verbrauchen fast keinen Strom, um die Magnetkraft aufrechtzuerhalten, was dazu beiträgt, die langfristigen Betriebskosten zu senken.
Was Käufer oft übersehen, wenn sie sich für ein rotierendes Permanentmagnetspannfutter entscheiden
Viele Käufer konzentrieren sich hauptsächlich auf:
Größe
Preis
Magnetische Kraft
Allerdings wirken sich mehrere andere Faktoren direkt auf die tatsächliche Bearbeitungsleistung aus.
Polteilung
Einflüsse der Polteilung:
Kleine Werkstückhaltefähigkeit
Gleichmäßigkeit des Magnetfeldes
Für den Formenbau eignen sich in der Regel feine Polteilungsdesigns besser.
Rotationsgenauigkeit
Wenn es dem Drehmechanismus an Präzision mangelt:
👉 Bearbeitungsfehler nehmen bei der Winkelbearbeitung zu.
Dies ist ein häufiges Problem bei kostengünstigen-Produkten.
Oberflächengenauigkeit
Die Ebenheit der Spannfutteroberfläche wirkt sich direkt auf die Bearbeitungsqualität aus.
Dies ist besonders bei Präzisionsschleifanwendungen von entscheidender Bedeutung.
Warum rotierende permanentmagnetische Spannsysteme im Formenbau unverzichtbar werden
Letztlich sind den Formenbauern vor allem zwei Dinge wichtig:
- Stabilität
- Effizienz
Der Grund dafür, dass rotierende Permanentmagnet-Spannfuttersysteme immer häufiger eingesetzt werden, ist einfach:
👉 Sie lösen viele seit langem bestehende Probleme im Zusammenhang mit herkömmlichen Spannmethoden.
Zu ihren Vorteilen gehören:
- Schnellere Einrichtung
- Reduzierte Werkstückverformung
- Verbesserte Bearbeitungsstabilität
- Bessere Anpassungsfähigkeit für komplexe Winkelbearbeitung
Da der Präzisionsformenbau weiter wächst, werden diese Vorteile noch wertvoller.
Abschluss
Viele Fabriken übernehmen zunächst die EinführungRotierendes PermanentmagnetfutterSysteme, nur um die Effizienz zu verbessern.
Nach der Implementierung stellen sie jedoch häufig Folgendes fest:
👉 Die größte Verbesserung ist nicht nur die Geschwindigkeit, sondern auch die Konsistenz und Stabilität der Bearbeitung.
Im Formen- und Gesenkbau scheint die Werkstückspannung nur ein Teil des Bearbeitungsprozesses zu sein, doch ihr Einfluss auf Präzision und Produktivität ist weitaus größer, als viele Menschen erwarten.
Wenn Sie nach einer zuverlässigen und effizienten Werkstückhaltelösung für den Formen- und Formenbau suchen, ist ein rotierendes Permanentmagnetspannfutter eine ausgezeichnete Wahl. Mit stabiler Magnetkraft, flexibler Drehpositionierung, geringer Wärmeentwicklung und energiesparender-Leistung wird es häufig beim Präzisionsschleifen, bei der Winkelbearbeitung und bei der Bearbeitung komplexer Formen eingesetzt. Es trägt dazu bei, die Bearbeitungsgenauigkeit zu verbessern, die Rüstzeit zu verkürzen und die Gesamtproduktionseffizienz zu steigern.
Wenn Sie mehr über die Spezifikationen, Anwendungsszenarien oder Anpassungsmöglichkeiten unseres rotierenden Permanentmagnetspannfutters erfahren möchten, wenden Sie sich gerne an unsKontaktieren Sie unsper WhatsApp, E-Mail oder WeChat unter Verwendung der Kontaktinformationen auf der rechten Seite der Seite. Unser Team bietet professionelle Unterstützung und empfiehlt die am besten geeignete Lösung basierend auf Ihren tatsächlichen Bearbeitungsanforderungen.
